01
Desarrollo estético
02
CARACTERÍSTICAS TÉCNICAS
03
DETALLES DEL PROYECTO
La apariencia de este modelo se define por una búsqueda absoluta de un carácter único. Cada trazo fue proyectado para fluir sin interrupciones, con una fuerza que reside en una silueta coherente y una musculatura limpia que le otorgan una presencia imponente. El resultado es un vehículo con una personalidad decidida, donde la belleza surge de la armonía de sus formas y de una postura que se siente tan sólida como original.
La intención desde el primer trazo fue permitir que el diseño evolucionara de manera orgánica, buscando una estética que se sostuviera exclusivamente por la solidez de su forma.
01
02
Aunque el proceso fue libre, el diseño se articuló sobre pautas visuales muy claras que definen su carácter estético. La estructura se construyó alrededor de un motor expuesto bajo el vidrio trasero y una configuración de escapes laterales que rompe con lo convencional.

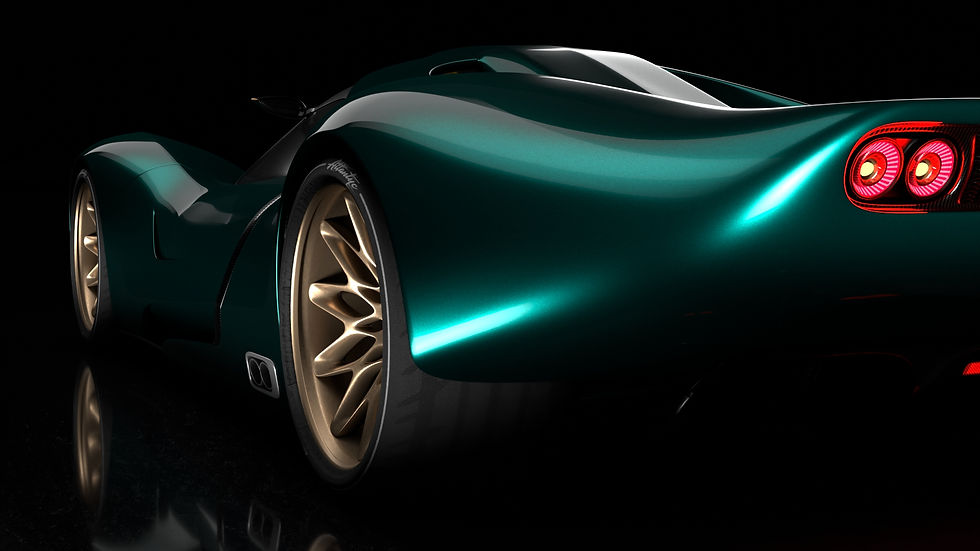

La postura del modelo se consolida mediante unos pasos de rueda sumamente pronunciados y redondeados que le otorgan una musculatura orgánica y potente.
03
Esta presencia se refuerza en la zaga con un difusor prominente, diseñado para resaltar el ancho de las ruedas traseras y cerrar el conjunto con una apariencia sólida.
La intención desde el primer trazo fue permitir que el diseño evolucionara de manera orgánica, buscando una estética que se sostuviera exclusivamente por la solidez de su forma.
01
02
Aunque el proceso fue libre, el diseño se articuló sobre pautas visuales muy claras que definen su carácter estético. La estructura se construyó alrededor de un motor expuesto bajo el vidrio trasero y una configuración de escapes laterales que rompe con lo convencional.
03
La postura del modelo se consolida mediante unos pasos de rueda sumamente pronunciados y redondeados que le otorgan una musculatura orgánica y potente.
Esta presencia se refuerza en la zaga con un difusor prominente, diseñado para resaltar el ancho de las ruedas traseras y cerrar el conjunto con una apariencia sólida.
01
La intención desde el primer trazo fue permitir que el diseño evolucionara de manera orgánica, buscando una estética que se sostuviera exclusivamente por la solidez de su forma.
02
Aunque el proceso fue libre, el diseño se articuló sobre pautas visuales muy claras que definen su carácter estético. La estructura se construyó alrededor de un motor expuesto bajo el vidrio trasero y una configuración de escapes laterales que rompe con lo convencional.
La postura del modelo se consolida mediante unos pasos de rueda sumamente pronunciados y redondeados que le otorgan una musculatura orgánica y potente.
03
Esta presencia se refuerza en la zaga con un difusor prominente, diseñado para resaltar el ancho de las ruedas traseras y cerrar el conjunto con una apariencia sólida.
El diseño parte de las proporciones convencionales de los deportivos, pero con valores mas acentuados para lograr un perfil único. Con una silueta de bajo perfil y una altura total reducida, el vehículo proyecta una postura agresiva. A esto se le suma un pilar A radicalmente inclinado que transmite una potente sensación de velocidad.

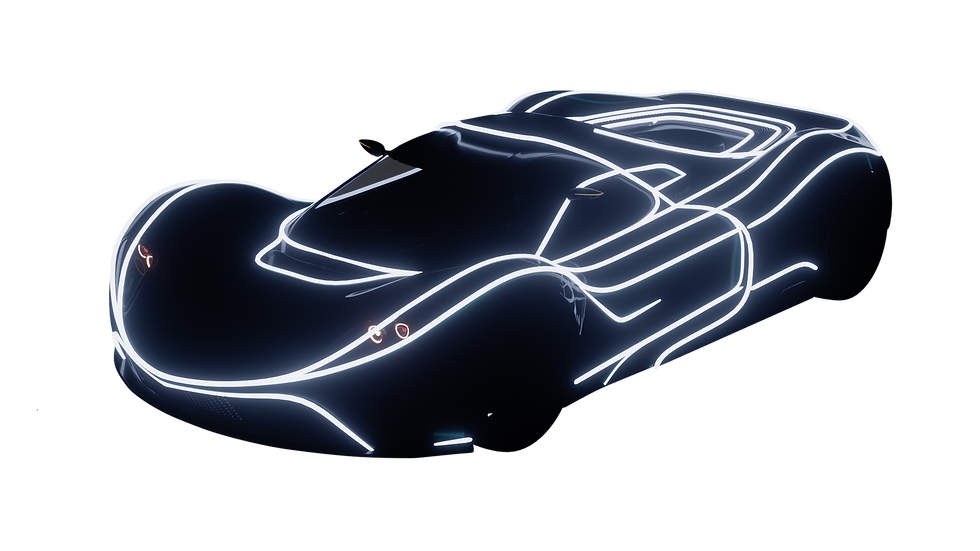

La silueta del auto se define por un rake pronunciado, generado por la fluidez de sus líneas de hombro, cintura y carácter. Esta agresividad es suavizada por una sutil diferencia de altura en los pasos de rueda, logrando una transición fluida.
El habitáculo se desplaza hacia el frente para lograr un mejor balance de peso y permitir un difusor más largo. Esta configuración, junto con la extensión del pilar C, otorga al vehículo un aspecto más clásico y simétrico.
La musculatura prominente del auto, definida por una amplia distancia entre las líneas de cintura y hombro, transmite una sensación de deportividad y estabilidad. Una línea de diseño secundaria contornea los pasos de rueda definiendo su altura máxima y acentua su volumen.
Unos hombros definidos y una baja altura trabajan en conjunto para generar una presencia imponente.
La mayor altura de los faros traseros con respecto a los delanteros contribuye directamente al rake general, acentuando la sensación de que el vehículo tiende a ir hacia adelante, incluso cuando está detenido.
La configuración de motor central-trasero desplaza la masa intencionalmente hacia la zaga para lograr una conducción arriesgada y divertida. Este objetivo se refuerza con la ubicación del espacio de almacenamiento detrás de las butacas, concentrando así la mayor cantidad de peso posible en el centro del vehículo.
La interfaz del conductor se aleja de la digitalización para centrarse en una experiencia puramente mecánica. El panel de control se basa en interruptores físicos, una instrumentación de indicadores analógicos y un volante que se presenta completamente limpio de botones.
02
01
El uso de cuero marrón como revestimiento principal aporta una atmósfera clásica y artesanal, que se ve reforzada por la implementación de paneles en fibra de carbono y detalles en cromo.
03
La estética del habitáculo busca transmitir una deportividad auténtica que se completa con detalles coherentes con el proceso creativo, como la llave de encendido que replica una versión temprana del modelo, cerrando un interior que prioriza el carácter y la funcionalidad.
02
CARACTERÍSTICAS TÉCNICAS
La ingeniería fue seleccionada para crear una experiencia de conducción arriesgada y genuinamente divertida. La esencia de su carácter radica en la combinación clásica de una transmisión manual y tracción trasera, asegurando un comportamiento ágil y desafiante que recompensa la habilidad del conductor con el máximo placer de conducción.
Un chasis monocasco de fibra de carbono trabaja en conjunto con un semichasis de aluminio para albergar el sistema de propulsión: Un motor Boxer de 8 cilindros 4.5 litros, equipado con un supercargador de doble tornillo para garantizar una respuesta instantánea. Esta unidad mecánica está acoplada a una transmisión manual de 6 velocidades que envía la fuerza exclusivamente al eje trasero, completando un tren de potencia diseñado para conductores experimentados.
Ubicada en la zona frontal inferior central, esta toma canaliza el aire directamente hacia el radiador del aire acondicionado. Inmediatamente detrás se sitúa el radiador secundario de refrigerante, aprovechando el mismo flujo para optimizar el espacio y la eficiencia térmica del sistema.
Los frenos delanteros utilizan conductos debajo del coche para su refrigeración. En el tren posterior, las tomas laterales captan una combinación de aire limpio exterior y el flujo expulsado del paso de rueda delantero. Aunque este aire es más turbulento, el diseño aprovecha su inercia para asegurar un caudal constante hacia los frenos traseros sin necesidad de conductos internos complejos.
El sistema utiliza tomas laterales integradas en el pilar C, justo tras el habitáculo. Para optimizar el llenado, conductos frontales canalizan el aire hacia salidas en el capó alineadas con las entradas traseras. Esta configuración combina el flujo inferior y superior, maximizando el caudal de aire directo hacia la admisión.
El sistema utiliza aperturas en la cubierta trasera que captan el flujo de aire proveniente del techo. Este aire fresco incide directamente sobre el radiador, garantizando una refrigeración eficiente sin interrumpir la limpieza aerodinámica de la zona superior.
El coche cuenta con un alerón fijo integrado en la estructura de la carrocería. Su diseño busca generar una zona de alta presión sobre el eje trasero para equilibrar la carga aerodinámica frontal, asegurando la estabilidad a altas velocidades sin comprometer la limpieza de las líneas laterales.
El fondo plano aprovecha una leve inclinación ascendente en la zona posterior para generar succión. El sistema se apoya en deflectores estratégicos en el tren delantero: una aleta precede a la rueda para desviar el flujo y otra situada inmediatamente detrás actúa evacuando las turbulencias del paso de rueda. Esto asegura que el aire que recorre el lateral del vehículo sea limpio y eficiente.
La parte delantera cuenta con un área de entrada intencionalmente aumentada para comprimir el flujo a medida que avanza, optimizando el efecto Venturi y la carga aerodinámica generada por el suelo plano.
Además, unas aletas direccionales desvían el flujo hacia los laterales. En este punto, un vórtice captura este aire desviado para crear una cortina que sella aerodinámicamente el flujo inferior, separándolo del aire exterior. Esta separación maximiza la velocidad y la succión bajo el vehículo.
Los frenos delanteros reciben aire directamente desde un conducto de la parrilla frontal, garantizando un recorrido corto y de máxima eficiencia debido a su mayor carga de trabajo.
Por otra parte, la toma de aire para los frenos traseros se ubica en el Pilar C, el flujo desciende desde esta posición con un recorrido más indirecto.
El alerón trasero utiliza un sistema activo de tres posiciones para optimizar el rendimiento de manera adaptativa.
En reposo, se mantiene retraído para minimizar la resistencia aerodinámica y maximizar la velocidad punta.
Al desplegarse, incrementa la carga aerodinámica sobre el eje trasero, mejorando la estabilidad y el agarre en curvas de alta velocidad.
Finalmente, en frenada, ajusta su ángulo a la posición máxima de ataque, asistiendo a los frenos mecánicos, incrementando la resistencia para reducir la distancia de detención.
La toma frontal inferior capta aire más frío, crucial por su mayor densidad. Este flujo es redirigido a la toma del techo, combinándose con el flujo de alta velocidad y presión del efecto Ram-Air. Este diseño asegura un llenado óptimo del motor al fusionar la máxima presión con la mejor densidad.
El circuito principal capta aire desde la parrilla frontal, el cual es canalizado internamente hasta la parte trasera. Este flujo se complementa con una segunda entrada en el lateral del vehículo. Ambos flujos se encuentran y convergen antes de atravesar el radiador.
Se emplean dos conductos que inician en la cavidad de la rueda delantera y terminan en la puerta. Su función es extraer y evacuar la presión y turbulencia generada por la rotación de la rueda. El aire turbulento extraído es luego redirigido a lo largo del lateral para alimentar una toma de aire trasera.
Se utiliza un canard en la parte frontal del vehículo para generar intencionalmente un vórtice.
El objetivo primario de este vórtice es sellar aerodinámicamente los laterales. Al crear un flujo de aire en espiral y de alta velocidad, este vórtice impide que el aire de alta presión exterior se filtre bajo el coche, maximizando la eficiencia del difusor trasero y aumentando la carga aerodinámica general.
ALGUNOS VALORES SON APROXIMADOS EN BASE A OTROS DATOS
La parte delantera cuenta con un área de entrada intencionalmente aumentada para comprimir el flujo a medida que avanza, optimizando el efecto Venturi y la carga aerodinámica generada por el suelo plano.
Además, unas aletas direccionales desvían el flujo hacia los laterales. En este punto, un vórtice captura este aire desviado para crear una cortina que sella aerodinámicamente el flujo inferior, separándolo del aire exterior. Esta separación maximiza la velocidad y la succión bajo el vehículo.
Los frenos delanteros reciben aire directamente desde un conducto de la parrilla frontal, garantizando un recorrido corto y de máxima eficiencia debido a su mayor carga de trabajo.
Por otra parte, la toma de aire para los frenos traseros se ubica en el Pilar C, el flujo desciende desde esta posición con un recorrido más indirecto.
El alerón trasero utiliza un sistema activo de tres posiciones para optimizar el rendimiento de manera adaptativa.
En reposo, se mantiene retraído para minimizar la resistencia aerodinámica y maximizar la velocidad punta.
Al desplegarse, incrementa la carga aerodinámica sobre el eje trasero, mejorando la estabilidad y el agarre en curvas de alta velocidad.
Finalmente, en frenada, ajusta su ángulo a la posición máxima de ataque, asistiendo a los frenos mecánicos, incrementando la resistencia para reducir la distancia de detención.
La toma frontal inferior capta aire más frío, crucial por su mayor densidad. Este flujo es redirigido a la toma del techo, combinándose con el flujo de alta velocidad y presión del efecto Ram-Air. Este diseño asegura un llenado óptimo del motor al fusionar la máxima presión con la mejor densidad.
El circuito principal capta aire desde la parrilla frontal, el cual es canalizado internamente hasta la parte trasera. Este flujo se complementa con una segunda entrada en el lateral del vehículo. Ambos flujos se encuentran y convergen antes de atravesar el radiador.
Se emplean dos conductos que inician en la cavidad de la rueda delantera y terminan en la puerta. Su función es extraer y evacuar la presión y turbulencia generada por la rotación de la rueda. El aire turbulento extraído es luego redirigido a lo largo del lateral para alimentar una toma de aire trasera.
Se utiliza un canard en la parte frontal del vehículo para generar intencionalmente un vórtice.
El objetivo primario de este vórtice es sellar aerodinámicamente los laterales. Al crear un flujo de aire en espiral y de alta velocidad, este vórtice impide que el aire de alta presión exterior se filtre bajo el coche, maximizando la eficiencia del difusor trasero y aumentando la carga aerodinámica general.
El nombre "Devoción" proviene de un doble enfoque: Por una parte, busca evocar la pasión del cliente ideal por una conducción nerviosa y divertida. Por otra, representa mi propia pasión como creador; una dedicación absoluta que ha guiado cada decisión estética y técnica a lo largo de todo el proceso de diseño, desde los primeros trazos hasta el modelo final.
Como mi primer proyecto integral de diseño automotriz, el proceso se basó en la exploración constante más que en una hoja de ruta rígida. No existieron referentes reales totalmente definidos que dictaran el camino; en su lugar, a silueta se fue readaptando y puliendo, buscando un equilibrio propio hasta alcanzar un resultado que consideré único, sólido y estéticamente bello por mérito propio.
El resultado final de Devoción es una declaración de intenciones donde las proporciones se han llevado al límite, priorizando la estética y única por encima de la funcionalidad convencional. Es un ejercicio de diseño puro que busca el impacto visual inmediato, logrando que el vehículo se perciba como una pieza de carácter escultural.
Esta presencia se construye sobre un contraste generacional: por un lado, los pasos de rueda profundamente redondeados y el enfoque analógico del interior evocan un aire clásico y nostálgico; por el otro, la agresividad de sus volúmenes y la resolución de sus superficies lo sitúan en un plano claramente moderno.
Este proyecto marca mi entrada definitiva en el diseño automotriz y representa un reto fundamental en mi, siendo el vehículo con el que aprendí a usar Blender. Al ser mi primer trabajo integral, su desarrollo implicó un aprendizaje técnico profundo y una evolución creativa constante. Por su significado personal y la complejidad que supuso alcanzar este resultado, este diseño se mantendrá siempre como una pieza emblemática y fundacional dentro de mi portafolio.
